DT40 3P+N 25A C

A9N21067F

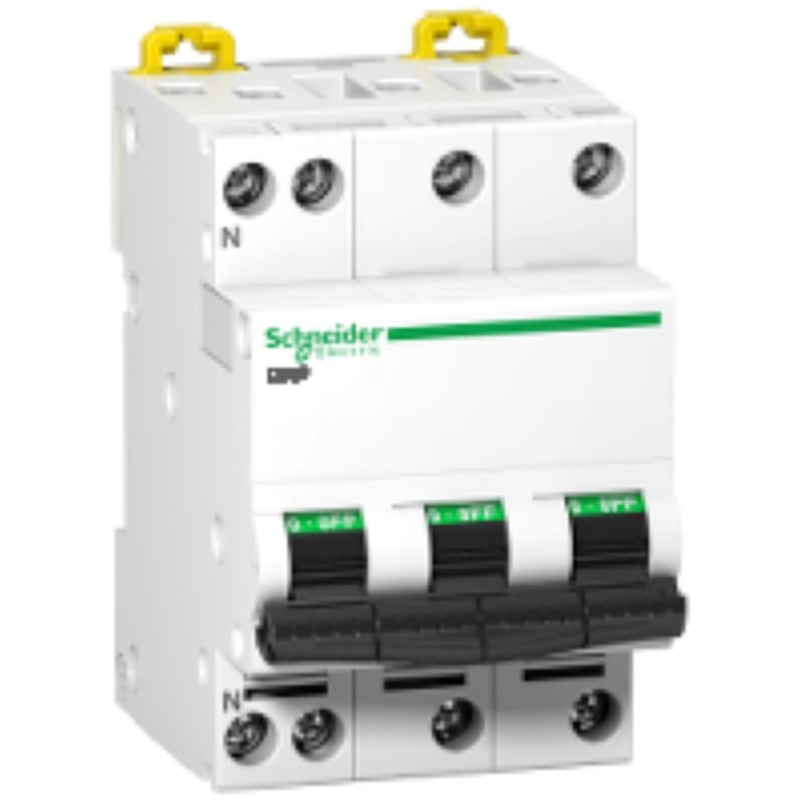

Prodis DT40 - disjoncteur - 3P+N - 25A - courbe C - 6kA

159,55 €
HT
Description

Caractéristiques

Principales
gamme de produits
ProDis

gamme
Prodis

nom du produit
C40

fonction produit
Disjoncteur miniature

nom abrégé de l'appareil
DT40

fonction de l’appareil
Distribution

description des pôles
3P + N

nombre de pôles protégés
3

position du pôle neutre
Gauche

In courant assigné d'emploi
25 A

type de réseau
CA

technologie de déclencheur
Thermique-magnétique

courbe de déclenchement
C

pouvoir de coupure
Icn 4500 A à 400 V CA 50 Hz se conformer à EN/IEC 60898-1
Icu 6 kA à 400...415 V CA 50 Hz se conformer à IEC 60947-2

aptitude au sectionnement
Oui

labels qualité
NF

Complémentaires
fréquence du réseau
50 Hz

[Ue] tension assignée d'emploi
230 V CA 50 Hz entre phase et neutre
400 V CA 50 Hz entre phases

limite de déclenchement magnétique
5...10 x In

[Ics] pouvoir assigné de coupure de service en court-circuit
4.5 kA 0,75x Icu à 400 V CA 50 Hz se conformer à IEC 60947-2
4500 A 100 %x Icn à 400 V CA 50 Hz se conformer à EN/IEC 60898-1

classe de limitation
3 se conformer à EN/IEC 60898-1

[Ui] tension assignée d'isolement
400 V CA 50 Hz

[Uimp] tension assignée de tenue aux chocs
4 kV se conformer à IEC 60947-2

coupure pleinement apparente
Oui

type de commande
Par maneton

signalisation locale
Indication ON/OFF

mode d'installation
Encliquetable

support de montage
Rail DIN

pas de 9 mm
6

hauteur
81 mm

largeur
54 mm

profondeur
78 mm

poids
322 g

couleur
Blanc

durée de vie mécanique
20000 cycle

durée de vie électrique
10000 cycle

description des verrouillages optionnels
Appareil de verrouillage à cadenas

mode de raccordement
Bornes type tunnel, en aval souple fil(s) 0,33…10 mm² max
Bornes type tunnel, en aval rigide fil(s) 0,75…16 mm² max
Bornes type tunnel, en amont souple fil(s) 0,33…10 mm² max
Bornes type tunnel, en amont rigide fil(s) 0,75…16 mm² max

longueur de dénudage des fils
13 mm

couple de serrage
2 N.m

protection fuite à la terre
Bloc séparé

Environnement
normes
EN/IEC 60947-2
EN/IEC 60898-1

degré de protection IP
IP20 se conformer à IEC 60529

degré de pollution
3 se conformer à IEC 60947-2

tropicalisation
2 se conformer à IEC 60068-1

humidité relative
95 % ( 55 °C )

altitude de fonctionnement
2000 m

température de fonctionnement
-25…70 °C

température ambiante pour le stockage
-40…70 °C
Détails du produit
A9N21067F
0

Fiche technique

Type
DT40
Nombre de pôles
3P+N
Ampérages
25A
