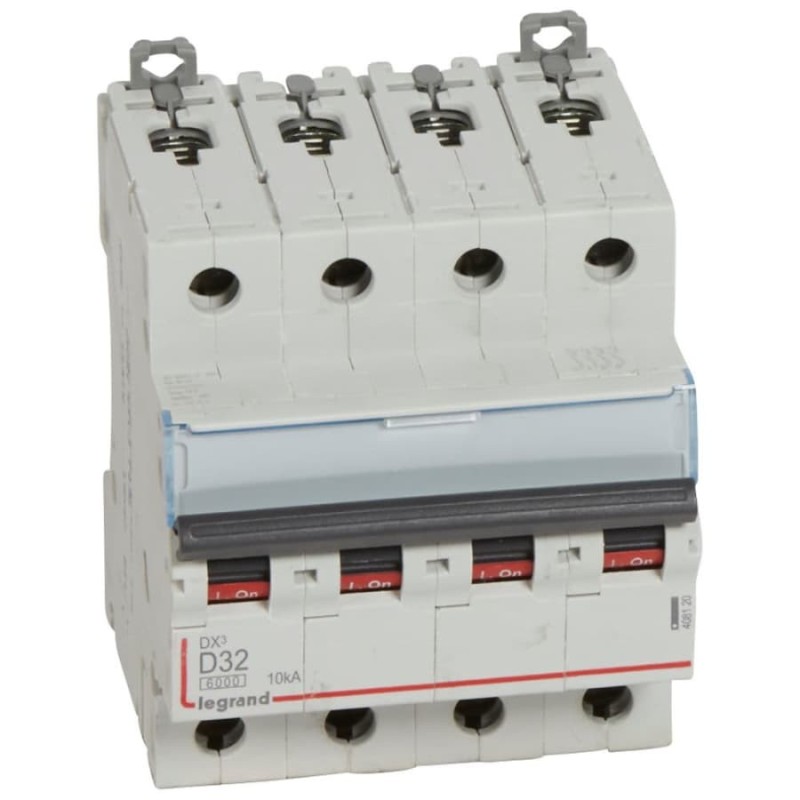

408120 - Disjoncteur, DX³, 6000, vis/vis, 4P, 32A, courbe D

DX³, disjoncteur modulaire tétrapolaire magnétothermique à coupure pleinement apparente pour la commande, la protection et le sectionnement des circuits électriques

•Les Atouts de l'article:

Disjoncteur DX³ tétrapolaire 400V~ pouvoir de coupure :
- 6000A conforme à la norme NF EN 60891-1 - 400V~ pour les installations résidentielles
- 10kA conforme à la norme EN 60947-2 - 400V~
Protection des départs : arrivée haute et sortie basse par bornes à vis
Intensité nominale 32A - Courbe D (déclenchement magnétique 12,5In +/- 20%) - 3 modules
Pour peigne HX³ traditionnel tripolaire ou câblage traditionnel
Reçoit les auxiliaires et accessoires DX³ et accepte les blocs différentiels adaptables - Bornes protégées contre le toucher IP20, appareil câblé

•Les Atouts de la gamme:

En réussissant l'alliance performante entre pouvoir de coupure élevé, forte intensité nominale et faible encombrement, les disjoncteurs modulaires DX³ répondent parfaitement aux contraintes de sélectivité et de gain de place, tout en assurant une protection optimale des personnes et des biens définie par la norme NF C 15-100. Ils permettent d'éviter la mise hors service de toute l'installation en cas de défaut et de renforcer le pouvoir de coupure de la protection aval. Ils peuvent être installés dans des chantiers résidentiels, petit tertiaire et grand tertiaire avec des pouvoirs de coupure de 6 kA à 50 kA. Le disjoncteur DX³ STOP ARC est une nouveauté Legrand, qui limite le risque d'incendie causé par des défauts d'arc électrique. La gamme DX³ est également composée de disjoncteurs différentiels, d'interrupteurs différentiels ainsi que d'auxiliaires qui assurent le déclenchement à distance des disjoncteurs, et de blocs différentiels adaptables.

•Détails produit
Profondeur d'encastrement : 44 mm
Caractéristique de déclenchement : D
Nombre de pôles (total) : 4
Nombre de pôles protégés : 4
Courant nominal assigné : 32 A
Tension assignée : 400 V
Tension d'isolation assignée Ui : 500 V
Tension assignée de tenue aux chocs (Uimp) : 4 kV
Type de tension : AC
Pouvoir de coupure assigné Icn selon EN 60898 à 400V : 6 kA
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V : 25 kA
Pouvoir de coupure assigné selon IEC 60947-2 à 400 V : 10 kA
Fréquence : 50 - 60 Hz
Montage encastré : Oui
Conducteur neutre branché simultanément : Oui
Degré de pollution : 2
Dispositifs auxiliaires possibles : Oui
Largeur dans les unités de partition : 4
Classe de protection (IP) : IP20
Température ambiante en fonctionnement : -25 - 70 °C
Section de conducteur connectable multifilaire : 1.5 - 25 mm²
Section de conducteur connectable monofilaire : 1.5 - 35 mm²
Antidéflagration : Non
Largeur hors tout : 70.8 mm
Hauteur hors tout : 94.8 mm
Profondeur/longueur hors tout : 77.8 mm
Résistance aux chocs (IK) : IK02
Température de stockage : -40 - 70 °C
Sens de l'alimentation électrique : Par le haut ou le bas
Couleur : gris
Numéro RAL : 7035
Sans halogène : Oui
Type de borne : borne à vis
Equipé d'un porte étiquette : Oui
Mode de pose : rail DIN
